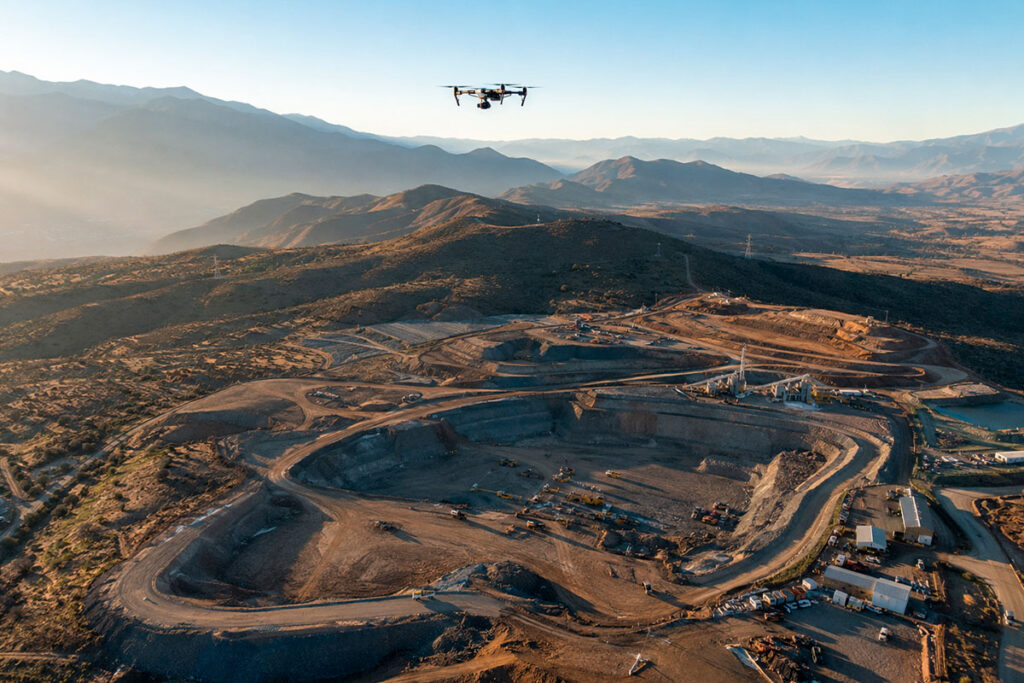

La fotogrametría aérea es una metodología que permite obtener información sobre la forma, posición y dimensiones de una superficie a partir de imágenes capturadas desde el aire.
Cuando estas imágenes se obtienen mediante drones y se procesan con software especializado, pueden convertirse en información geoespacial y modelos tridimensionales utilizados en topografía, ingeniería, construcción, minería e infraestructura.
Su valor no está solamente en registrar imágenes, sino en transformarlas en datos que puedan medirse, analizarse y utilizarse técnicamente.
¿Qué es la fotogrametría aérea?
La fotogrametría aérea utiliza fotografías tomadas desde una posición elevada para reconstruir la geometría de una superficie o entorno.
El principio se basa en capturar múltiples imágenes de una misma zona desde diferentes posiciones. El software identifica elementos comunes entre ellas y calcula sus relaciones espaciales.
A partir de esta información es posible reconstruir una representación tridimensional del área estudiada.
¿Para qué sirve la fotogrametría aérea?
La fotogrametría aérea permite generar información que puede utilizarse para medir, representar y analizar superficies desde una perspectiva tridimensional.
Dependiendo de la metodología aplicada, pueden generarse ortomosaicos, nubes de puntos, modelos digitales, superficies y modelos 3D.
Estos productos pueden utilizarse posteriormente en topografía, ingeniería, planificación, construcción, minería, cubicación y documentación técnica.
Fotografía aérea y fotogrametría: ¿cuál es la diferencia?
Una fotografía aérea permite observar visualmente una zona desde el aire.
La fotogrametría busca obtener información geométrica a partir de múltiples imágenes y de su procesamiento conjunto.
Por eso, un levantamiento fotogramétrico puede generar productos medibles y georreferenciados, mientras que una fotografía aérea puede utilizarse principalmente como registro visual.
Esta diferencia es fundamental cuando el objetivo del proyecto es obtener información técnica y no solamente imágenes.
¿Cómo funciona la fotogrametría aérea con drones?
El proceso comienza con la captura de múltiples fotografías de una misma superficie desde diferentes posiciones.
Las imágenes deben presentar suficiente coincidencia para que el software pueda identificar elementos comunes y reconstruir las relaciones espaciales entre ellas.
Posteriormente se genera información tridimensional que puede transformarse en diferentes productos digitales.
La calidad del resultado dependerá de factores como la planificación del vuelo, las características de las imágenes, el posicionamiento y el procesamiento posterior.
¿Qué productos puede generar la fotogrametría aérea?
El procesamiento fotogramétrico puede generar diferentes productos según las necesidades del proyecto.
Entre ellos se encuentran ortomosaicos, nubes de puntos, modelos digitales, superficies, curvas de nivel y modelos tridimensionales.
Cada producto responde a una necesidad diferente.
Por eso, antes de realizar un levantamiento es importante definir qué información necesita obtener el cliente y cómo será utilizada posteriormente.
¿Qué es un ortomosaico, una nube de puntos y un modelo 3D?
Un ortomosaico es una composición de imágenes procesadas para representar una superficie de forma continua y corregida.
Una nube de puntos contiene numerosas coordenadas tridimensionales que representan la geometría capturada.
Un modelo 3D utiliza esa información para representar digitalmente una superficie, estructura o entorno.
Estos productos permiten pasar de fotografías aéreas a información espacial que puede analizarse dentro de diferentes flujos de trabajo técnicos.
¿La fotogrametría aérea permite realizar mediciones?
Sí, determinados productos fotogramétricos pueden utilizarse para realizar mediciones espaciales.
Sin embargo, la capacidad de medir correctamente depende de factores como la calidad de la captura, resolución, georreferenciación, procesamiento y precisión requerida.
Por eso, no cualquier fotografía tomada desde un dron puede utilizarse automáticamente para realizar mediciones técnicas.
La metodología debe diseñarse de acuerdo con el uso final de la información.
¿La fotogrametría aérea genera información georreferenciada?
Sí, cuando el levantamiento utiliza una metodología de posicionamiento adecuada, los productos pueden quedar asociados a un sistema de coordenadas.
Esto facilita su integración con información topográfica, cartográfica, CAD y GIS.
La georreferenciación permite que los productos generados no sean solamente representaciones visuales, sino datos espaciales relacionados con una ubicación real.
¿Qué relación existe entre fotogrametría y topografía?
La fotogrametría aérea puede complementar distintos procesos topográficos al generar información espacial de grandes superficies.
Los productos obtenidos pueden utilizarse para analizar elevaciones, pendientes, geometrías y diferentes características del terreno.
Su utilidad dependerá del objetivo del levantamiento y de las exigencias de precisión.
Por eso, la fotogrametría no debe entenderse como un reemplazo universal de la topografía, sino como una metodología para capturar y generar información geoespacial.
¿Qué diferencia existe entre fotogrametría aérea y un levantamiento convencional?
La principal diferencia está en la forma de capturar la información.
La fotogrametría aérea utiliza imágenes obtenidas desde una plataforma aérea y permite cubrir superficies amplias mediante una misión planificada.
Los levantamientos convencionales pueden utilizar instrumentos terrestres para medir puntos específicos directamente sobre el terreno.
En muchos proyectos, ambas metodologías pueden complementarse según el nivel de detalle, precisión y productos requeridos.
¿Para qué industrias puede ser útil la fotogrametría aérea?
La fotogrametría aérea puede ser útil para empresas de construcción, minería, ingeniería, infraestructura, energía, topografía y planificación territorial.
También puede utilizarse cuando una organización necesita actualizar información espacial periódicamente o documentar la evolución de una superficie.
La aplicación concreta dependerá del objetivo del proyecto y de los productos que se necesiten generar.
La fotogrametría aérea como fuente de información técnica
El verdadero valor de la fotogrametría aparece cuando las imágenes dejan de ser solamente fotografías y se convierten en información estructurada, medible y reutilizable.
Ortomosaicos, nubes de puntos, superficies y modelos tridimensionales pueden integrarse posteriormente en diferentes procesos de ingeniería y análisis.
Por eso, el resultado final depende no solo del dron utilizado, sino de toda la metodología aplicada desde la planificación hasta el procesamiento.
¿Cómo se realiza un levantamiento de fotogrametría aérea con drones?
Un levantamiento fotogramétrico comienza con la planificación de la misión y no con el despegue del dron.
Antes de capturar las imágenes es necesario definir el área de trabajo, nivel de detalle, resolución, sistema de coordenadas y productos que deberán generarse.
Esta planificación permite establecer una metodología coherente con el objetivo del proyecto y reducir problemas durante las etapas posteriores.
Planificación del vuelo fotogramétrico
La planificación considera altura de vuelo, trayectoria, velocidad, cobertura, condiciones del entorno y solapamiento entre fotografías.
Las imágenes deben presentar suficiente coincidencia para que el software pueda identificar elementos comunes entre diferentes capturas.
Una misión correctamente planificada permite obtener una cobertura uniforme y mantener una calidad consistente en toda la superficie levantada.
Fotogrametría con drones: del vuelo a los modelos 3D
La fotogrametría con drones permite transformar fotografías aéreas en información geoespacial que puede utilizarse para generar ortofotos, nubes de puntos, modelos 3D, curvas de nivel y cálculos de áreas o volúmenes. El siguiente video muestra de forma práctica cómo se desarrolla este proceso, desde la planificación del vuelo y la captura de imágenes hasta el procesamiento de los datos obtenidos.
Comprender este flujo permite visualizar por qué la fotogrametría aérea no consiste únicamente en capturar fotografías desde un dron. La planificación de la misión, el posicionamiento, la calidad de las imágenes y el procesamiento posterior son elementos fundamentales para convertir esas capturas en información útil para proyectos de topografía, construcción, minería, ingeniería y otras aplicaciones profesionales.
Captura y solapamiento de imágenes
Durante la misión, el dron sigue una ruta previamente definida y registra fotografías de manera sistemática.
El solapamiento permite que una misma zona aparezca en diferentes imágenes tomadas desde posiciones distintas. Esta coincidencia proporciona al software la información necesaria para reconstruir la geometría.
La calidad del resultado comienza con una captura correctamente diseñada.
¿Cómo se georreferencia un levantamiento fotogramétrico?
La georreferenciación permite relacionar los productos obtenidos con una ubicación real dentro del territorio.
Según las características del proyecto, pueden utilizarse sistemas como RTK, PPK, puntos de control terrestre u otras metodologías de posicionamiento.
Esta información facilita la integración posterior con datos topográficos, cartográficos, CAD y GIS.

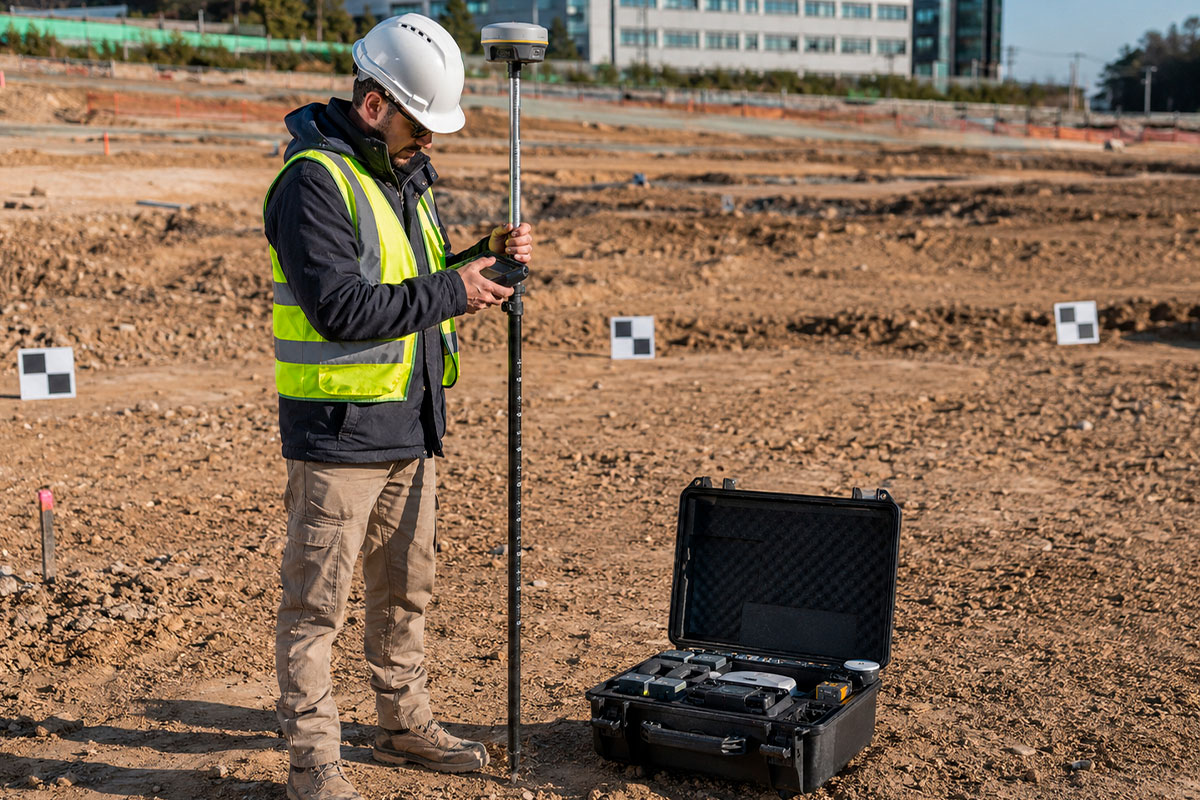

Posicionamiento y control terrestre
La metodología de posicionamiento debe seleccionarse según la precisión requerida y el uso final de los datos.
En determinados proyectos pueden utilizarse GCP para establecer referencias conocidas sobre el terreno, mientras que otros pueden apoyarse principalmente en sistemas de posicionamiento integrados en el dron.
La decisión debe formar parte de la planificación general.
¿Cómo se procesan las imágenes de fotogrametría?
Una vez finalizada la captura, las fotografías se incorporan a un software especializado para reconstruir la geometría del área.
El sistema identifica características comunes entre diferentes imágenes y calcula las relaciones espaciales necesarias para generar una representación tridimensional.
A partir de este proceso pueden obtenerse ortomosaicos, nubes de puntos, superficies, modelos digitales y modelos 3D.
Control de calidad del levantamiento
Generar un modelo no significa automáticamente que el resultado sea correcto.
Es necesario revisar la cobertura, posibles anomalías, zonas con información insuficiente y consistencia espacial.
Dependiendo del proyecto, también pueden utilizarse puntos de verificación para evaluar el comportamiento del producto final.
El control de calidad permite detectar errores antes de utilizar los datos en procesos técnicos.
Software utilizado en fotogrametría aérea
Existen diferentes plataformas especializadas para procesar imágenes obtenidas mediante drones.
Entre las herramientas utilizadas profesionalmente se encuentran DJI Terra, Agisoft Metashape y Pix4D, además de soluciones destinadas al tratamiento de nubes de puntos y productos compatibles con CAD y GIS.
La elección dependerá del tipo de proyecto, los productos requeridos y el flujo de trabajo.
¿Cómo se convierten las imágenes en productos geoespaciales?
Una misma campaña puede generar diferentes productos según las necesidades definidas antes del vuelo.
El levantamiento puede producir un ortomosaico para visualización, una nube de puntos para análisis tridimensional o una superficie para determinados cálculos.
Esto permite que una sola captura aérea pueda alimentar diferentes procesos técnicos, siempre que la misión haya sido diseñada considerando esos objetivos.
Fotogrametría periódica y comparación
Cuando el levantamiento se realiza de forma recurrente, es importante mantener criterios compatibles entre las diferentes campañas.
La planificación, posicionamiento, captura y procesamiento deben seguir una metodología estable para que los resultados puedan compararse correctamente.
Esto resulta especialmente relevante en seguimiento de obras, movimientos de tierra, minería y otros proyectos donde interesa analizar cambios entre fechas.
Precisión del levantamiento fotogramétrico
La precisión final no depende únicamente del dron o de la cámara utilizada.
También influyen la planificación, calidad de las imágenes, posicionamiento, control terrestre, procesamiento y características del terreno.
Por eso, cada proyecto debe establecer previamente qué precisión necesita y qué metodología permitirá alcanzar ese objetivo.
Integración de la fotogrametría con otros flujos de trabajo
Los productos fotogramétricos pueden incorporarse a procesos de topografía, ingeniería, construcción, minería y planificación.
También pueden combinarse con información GNSS, GIS, CAD, modelos BIM y otras fuentes utilizadas por los equipos técnicos.
De esta manera, el levantamiento deja de ser solamente una captura aérea y se transforma en una fuente de información reutilizable dentro del proyecto.

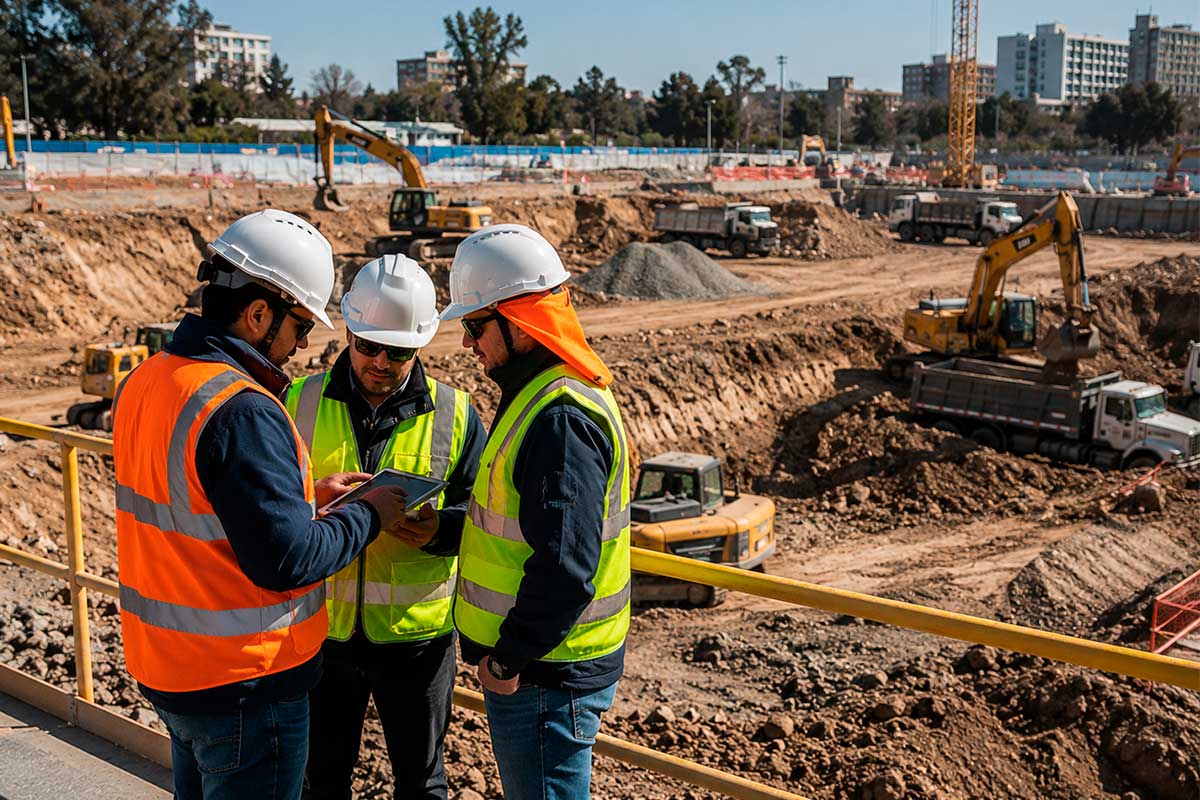

¿Qué aplicaciones tiene la fotogrametría aérea en proyectos reales?
La utilidad de la fotogrametría aérea se entiende mejor cuando se analiza desde las necesidades concretas de cada proyecto.
Una empresa puede recurrir a esta metodología para documentar una obra, controlar una superficie, analizar cambios, respaldar decisiones de ingeniería o mantener un registro actualizado de determinadas áreas.
Por eso, la aplicación final no depende solamente de la tecnología utilizada, sino de qué problema necesita resolver el proyecto con la información obtenida.

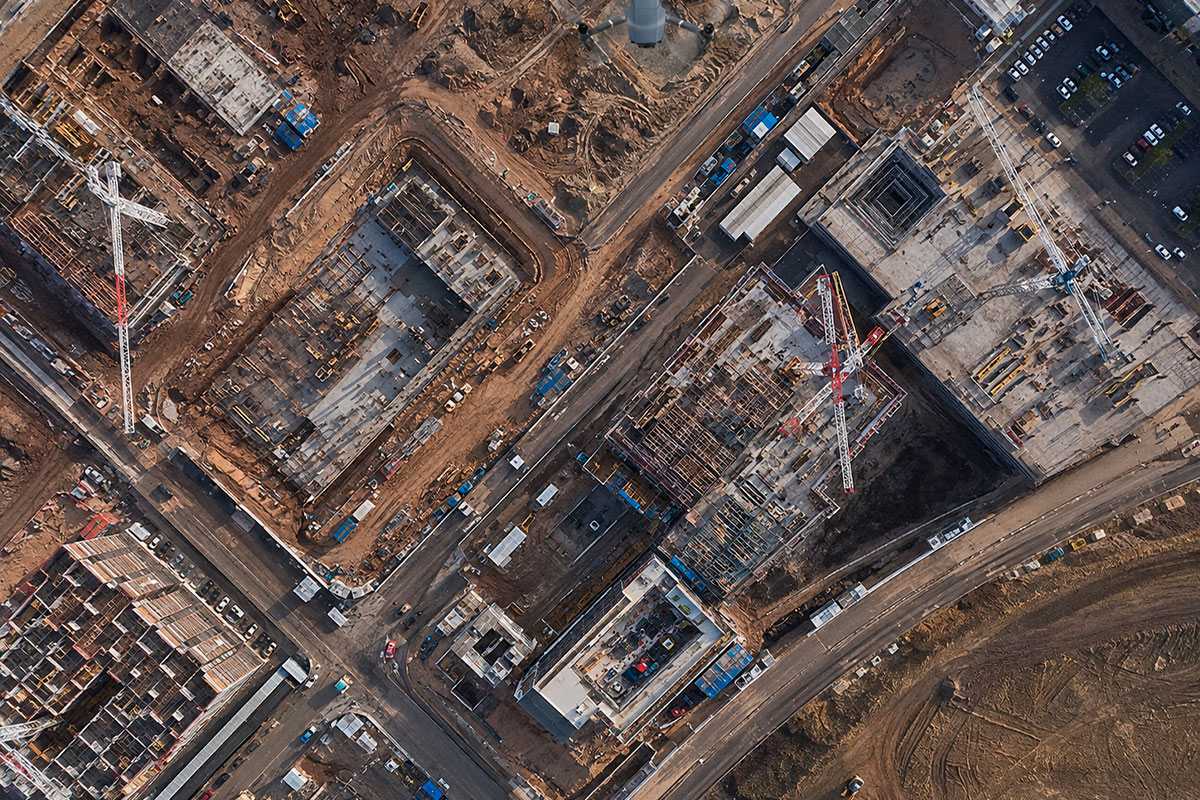

Fotogrametría aérea para seguimiento de obras
En construcción, los levantamientos periódicos permiten mantener un registro visual y espacial de la evolución de una obra.
Las campañas realizadas durante diferentes etapas pueden utilizarse para comparar el estado del proyecto y documentar modificaciones producidas entre una fecha y otra.
Esto puede facilitar la comunicación entre equipos técnicos, mandantes y responsables de obra, especialmente cuando existen superficies extensas que deben revisarse periódicamente.
Control del avance constructivo
La información obtenida puede complementar la documentación utilizada durante reuniones de seguimiento y revisiones de avance.
También puede ayudar a identificar diferencias entre la situación observada en terreno y la planificación disponible.
Cuando las campañas mantienen una metodología consistente, es posible construir un historial visual y espacial de la evolución de la obra.
Fotogrametría aérea para minería y movimiento de tierras
En faenas mineras y proyectos de movimiento de tierras, las superficies pueden experimentar modificaciones constantes debido a excavaciones, rellenos, extracción y acumulación de materiales.
Los levantamientos mediante drones permiten registrar estas transformaciones de manera periódica.
Esto puede resultar especialmente útil cuando los responsables necesitan disponer de información actualizada para apoyar la planificación y el control de determinadas operaciones.
Seguimiento de acopios y excavaciones
Los levantamientos sucesivos pueden utilizarse para analizar modificaciones producidas en zonas de acopio, excavaciones y rellenos.
La comparación entre diferentes campañas permite identificar cómo ha cambiado una determinada zona durante un período.
De esta manera, la información aérea puede convertirse en un registro histórico de las transformaciones realizadas sobre la superficie.
Fotogrametría aérea para cubicación
Otra aplicación relevante se encuentra en proyectos donde es necesario conocer cambios de volumen en determinadas superficies.
La información obtenida mediante levantamientos sucesivos puede utilizarse como base para calcular diferencias entre estados de una misma zona.
Esto puede ser útil en acopios, movimientos de tierra, excavaciones y rellenos, siempre que la metodología utilizada sea adecuada para las exigencias del proyecto.
Control periódico de volúmenes
Cuando una empresa necesita realizar controles frecuentes, repetir el levantamiento permite mantener actualizada la información disponible.
En lugar de depender exclusivamente de una medición aislada, pueden generarse diferentes campañas que permitan observar la evolución de los volúmenes.
Esto facilita la trazabilidad de los cambios y el seguimiento de determinadas operaciones.
Fotogrametría aérea para inspección y documentación de infraestructura
En infraestructura, la captura aérea puede utilizarse para documentar visualmente estructuras, instalaciones y sectores de difícil acceso.
El registro puede servir como apoyo para revisiones técnicas, planificación de intervenciones y documentación del estado observado durante una determinada campaña.
En estos casos, la fotogrametría puede complementar otras metodologías de inspección cuando se necesita una representación espacial más completa del entorno.
Registro histórico de activos
Una organización puede realizar campañas periódicas para conservar registros de un activo en diferentes momentos.
Esto permite comparar visualmente determinadas modificaciones y disponer de antecedentes que faciliten el análisis posterior.
La información histórica puede adquirir especial valor cuando el activo requiere seguimiento periódico, mantenimiento o planificación de futuras intervenciones.
Fotogrametría aérea para planificación de proyectos
Antes de ejecutar determinadas obras o intervenciones, disponer de información actualizada del terreno puede facilitar las etapas iniciales de planificación.
El levantamiento permite documentar las condiciones existentes y entregar una referencia espacial sobre la cual desarrollar análisis posteriores.
Esto puede resultar útil en proyectos de infraestructura, urbanización, construcción, minería y otras actividades que requieren conocer previamente las condiciones del área.
Fotogrametría aérea para comparar cambios entre fechas
Una de las aplicaciones más interesantes aparece cuando el mismo sector se levanta en diferentes momentos.
Al disponer de campañas sucesivas, los equipos pueden analizar modificaciones producidas entre fechas y establecer un historial de transformación de la superficie.
Este enfoque puede utilizarse para seguimiento de obras, excavaciones, rellenos, acopios, erosión y otros escenarios donde la evolución temporal sea relevante.
¿Cuándo aporta mayor valor la fotogrametría aérea?
La fotogrametría puede aportar mayor valor cuando el proyecto necesita actualizar información con cierta frecuencia, cubrir superficies extensas o conservar registros comparables en el tiempo.
También resulta interesante cuando la información obtenida debe compartirse entre diferentes equipos que necesitan una referencia común del estado de un terreno o instalación.
La clave está en diseñar el levantamiento pensando desde el principio en cómo se utilizarán posteriormente los resultados.
De la captura aérea a la toma de decisiones
El principal aporte para una empresa no está simplemente en disponer de fotografías tomadas desde un dron.
El verdadero valor aparece cuando la información obtenida permite respaldar decisiones, documentar avances, analizar cambios o mejorar la trazabilidad de una operación.
Por eso, la fotogrametría aérea puede integrarse como parte de un flujo de trabajo profesional orientado a convertir información del terreno en antecedentes útiles para la gestión de proyectos.
Qué factores considerar antes de realizar un levantamiento fotogramétrico?
La elección de una metodología fotogramétrica debe responder a las características reales del proyecto. Antes de realizar la captura conviene definir superficie, nivel de detalle, frecuencia de levantamiento, precisión requerida y productos finales. También es importante considerar las condiciones del terreno y la forma en que los datos serán utilizados posteriormente. Esta planificación permite evitar capturas que posteriormente no entreguen la información necesaria para el trabajo técnico.
Comparación de necesidades según el proyecto
¿Por qué es importante definir el objetivo antes del vuelo?
La fotogrametría aérea puede generar diferentes tipos de información, pero no todos los levantamientos necesitan la misma metodología. Definir previamente el objetivo permite determinar cómo realizar la captura, qué controles utilizar y qué productos deberán procesarse. Para una empresa, esta planificación es especialmente importante porque evita generar grandes cantidades de información que posteriormente no responda a las necesidades reales del proyecto.
Contenido relacionado de Dronia
Si quieres profundizar en las tecnologías y metodologías relacionadas con la fotogrametría aérea, estos contenidos de Dronia permiten continuar el recorrido desde diferentes perspectivas: precisión, posicionamiento, comparación tecnológica y aplicaciones profesionales.
¿Quieres aplicar fotogrametría aérea a tu proyecto?
Si necesitas levantar una superficie, documentar una obra, analizar cambios o generar información geoespacial mediante drones, Dronia puede ayudarte a definir la metodología más adecuada según los objetivos técnicos del proyecto.
Formulario Cotización Dronia
En breve nos comunicaremos con usted y le daremos una respuesta acorde a su solicitud o bien puede llamarnos al +56 600 914 3853 opción 1, o nos puede contactar vía WhatsApp al +569 6866 7686.
Preguntas frecuentes sobre fotogrametría aérea
¿La fotogrametría aérea sirve solamente para topografía?
No. Aunque tiene una fuerte aplicación en topografía, también puede utilizarse en construcción, minería, ingeniería, infraestructura, cubicación, seguimiento de obras y planificación territorial. La aplicación concreta depende de la información que necesite obtener el proyecto.
¿Se puede utilizar fotogrametría aérea para comparar un terreno en diferentes fechas?
Sí. Cuando se realizan campañas con una metodología compatible, los resultados pueden utilizarse para analizar modificaciones producidas entre diferentes fechas. Esto permite realizar seguimiento de obras, excavaciones, rellenos, acopios y otras transformaciones de una superficie.
¿La fotogrametría con drones puede integrarse con BIM?
Sí. Los productos generados mediante fotogrametría pueden formar parte de flujos de trabajo donde también se utilizan modelos BIM. Esta integración puede facilitar la comparación entre información capturada en terreno y modelos utilizados durante la planificación y ejecución de proyectos.
¿Qué factores determinan la calidad de un levantamiento fotogramétrico?
La calidad depende de diferentes variables, entre ellas la planificación de la misión, características de la cámara, captura de imágenes, solapamiento, posicionamiento, control terrestre cuando corresponde y procesamiento. Por eso, la metodología debe definirse según el objetivo y precisión requerida.
